内置8字元0.15英寸和0.2英寸蓝光智能显示屏允许客户使用他们最喜欢的颜色来设计产品。安华高科技公司(Avago Technologies)率先推出蓝光智能显示屏，可以帮助客户将其集成到应用中。

蓝光智能显示屏的功能和特点

使用蓝光智能显示屏Avago HCMS-29XX黄光、橙光、红光、绿光等智能显示屏产品相同ASIC，包装尺寸和引脚安排也和HCMS-29XX系列相同，采用串行接口5x7点矩阵。这些高性能点矩阵显示屏隐藏在电路板上CMOS芯片驱动，每个显示屏都可以直接连接到微处理器或微控制器，以免需要额外的接口设备。串行接口可以通过最少的连接线数带来更多的显示字数，通常易读的5x7像素显示格式还可以显示大小写罗马字母、片假名以及其他由使用者自行定义的符号或字元。这些蓝光显示屏可以纵向或横向堆叠，非常适合多字元数显示。

蓝光智能显示屏等Avago智能显示产品相当接近蓝光LED有高质量的色彩表现，而其他则是参数上的细微差异，见表1。

与其他智能显示屏一样，蓝光智能显示屏也使用两个独立的电力系统，其中一个用作显示逻辑电路，另一个用于显示LED电源。两个电源系统可以保持逻辑电路电源的纯度，并可以独立控制LED以及逻辑电路的电压，LED电压可以在0V～5.5V它们之间的变化不会影响点矩阵寄存器或控制寄存器。

对于蓝光LED，电压可以在4.5V~5.5V它们之间的变化不会对光输出产生任何明显的影响，也不会带来不愉快的像素差异。基本上，LED电压不得低于4.0V，原因是蓝光LED与传统采用相比GaP技术色彩较高的顺向导通电压；逻辑电压可在3V～5.5V它们之间的变化不影响显示信息或显示强度，低于4.5V如果低于3，工作将影响时间顺序和逻辑电平V点矩阵寄存器和控制寄存器内容可能会发生变化。

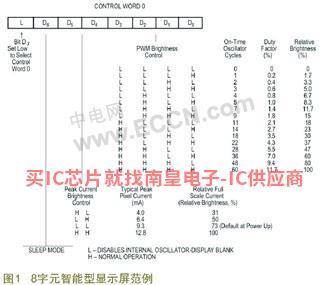

蓝光智能显示屏可以提供两种改变亮度的方法，即控制像素的尖峰电流和脉宽调制。该功能可以通过图1控制字组0D0到D设置5位元。此外，不建议使用LED脉宽调节电源电压，控制显示屏亮度。

HCMS-29XX蓝光显示屏有一条单一的数据线，可以串行接收数据，每个字元为5x7的像素数组表示，并通过将位元数据移动到每个像素对应的位置进行控制，其中1代表点亮，0代表熄灭。虽然没有在第8行设置LED，但它仍然占据像素位置，因此在编码控制显示字元时不应忽视它。每个字元的内容由5个位元组访问和存储，即40个位元的信息。每个位元组代表一列数据。输入时，首先输入最重要的位元，然后输入ASCII或片假名元编码数据。

蓝光智能显示屏有280个LED8个印刷电路板由5个印刷电路板组成x7个像素组成的字元，并采用塑胶透镜封装，背面以环氧基树脂填充材料将内部芯片加以密封，除了可以让封装抵抗湿气外，还有助于承受外部的机械应力。

蓝光智能显示屏的设计考虑

460波长用于产品包装nm~470nm的蓝光LED，图2和图3列出了这些蓝光LED工作温度范围内的主要波长和照明强度特性。结果表明，整个工作温度范围内的主要波长为2nm变化，约0.016nm/℃。

以上数字基于8字元显示屏，亮度为室温下的最大值，亮度在异常温度范围内下降，见图3。除温度外，LED亮度也会受到自身供电电压的影响。当环境温度过高或过低时，LED在LED电压为5.5V当室温下降时，亮度仍能保持稳定。所以最好用4.5V或更高的LED为了在工作温度范围内获得更稳定的光度输出。

蓝光智能显示屏采用电压驱动，可直接连接到微控制器。在设计蓝光智能显示屏时，工程师可以考虑LED在逻辑电路上使用不同的电压源，并采用共用或独立接地的方式。采用独立接地时，LED的接地和逻辑接地间可以有?0.3V~ 0.3V的差异。如果超过0.3V，如果超过，所有像素都可能被点亮 0.3V亮度或个别像素之间可能存在差异。

在电源和接地之间添加去耦电容器有助于避免高于工作显示频率范围的电源噪声干扰显示内部电路。电容器的值尺寸取决于电源的串行电阻和必须抑制的频率范围。使用较大的接地面也有助于系统的稳定性。建议显示屏尽可能靠近主系统，以避免可能导致像素差异的噪声问题。

如何避免静电放电问题

蓝光智能显示屏的芯片输入端受到防静电放电冲击和输入电流锁定的保护。基本上，这些产品可以承受高达2kV的ESD，符合ESD MIL-STD-883E规范。但是，为了获得最佳效果，设计应采用标准CMOS处理方式。使用前，蓝光智能显示屏应存放在防静电管或导电材料中，组装时应使用接地工作区。同时，现场组装人员还应佩戴导电腕带，避免使用化纤制成的工作服。电压锁定发生在CMOS当输入电压低于接地电压或高于逻辑电压或输入电流过大时，应避免输入电流锁定或ESD损坏，未使用的输入引脚应连接到地面电平或电源，电压最好在LED电源稳定后送到输入端。

结论

安华高蓝光智能显示产品可提供色彩丰富、识别度高的显示效果，无需大规模设计修改。这种包装可以提供高质量、高可靠性的保证和其他有吸引力的特点和功能。通过遵守适当的设计考虑和使用指南，客户可以轻松简单地将蓝光智能显示屏应用到设计中。
