引言

南皇电子专注于整合中国优质电子安华高代理商现货资源是国内领先的安华高芯片供应商，提供合理的行业价格、战略备货、快速交付控制，轻松满足您的需求Avago芯片采购需求.（http://www.anhuagaoic.com/）

在服务电机系统中，系统需要提供准确的位置控制和速度控制，以及快速响应、高速、平稳旋转、稳定扭矩等。对于越来越高的系统要求，服务电机的控制越来越复杂，系统控制器、电机驱动、位置和速度传感形成闭环控制系统，许多电机使用霍尔传感器反馈，霍尔传感器开关精度不太高。

AVAGO引领行业的六通道转向光学编码器AEDB-9340系列在设计上可以简单地开发无刷直流电机 (BLDC) 闭环伺服系统中的反馈机制。光学编码器集成通道A、使用通道B和通道I作为位置反馈U、通道V和通道W模拟转子转向的霍尔传感器反馈，所有这些输出信号都是由光学传感器产生的；无需任何硬件修改，即可通过重新配置码盘样式简单地更改极对数，该功能有助于大大节省电机制造商的设计开发和产品上市时间；开关精度远高于霍尔传感器，本文简要介绍了该系列产品。

一， AEDB-9340产品介绍

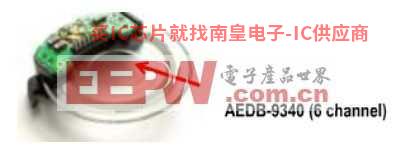

1，Avago芯片代理 六通道换向光学编码器

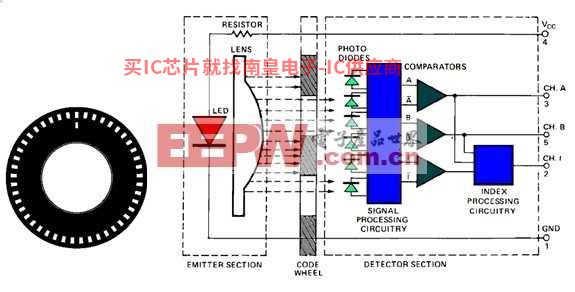

AEDB-9340是一种透射和增量光电编码器A、B、I三个通道的位置反馈信号输出可以同时提供U、V、W三个通道的电机换相信号。位置传感器的基本原理如下图所示：

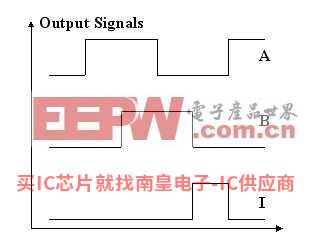

左边是带有光栅间隔的码盘，在发光管和光电检测之间旋转，通过光传输到右边的光检测。内部处理后，可形成以下内容ABI输出三个通道的位置信号。
